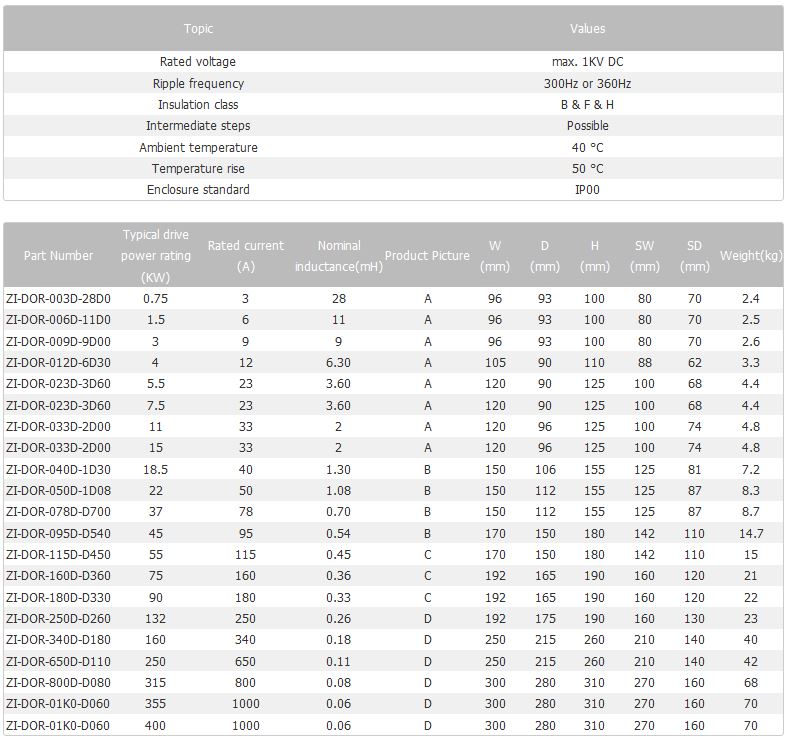

DC Reactor
براساس توان درايو و اينورتر، مي توان را از جداول زير انتخاب کرد. چوک های DC که به ترمینال DC درایوها متصل می شوند،دارای مزایای زیر هستند. برای دیگر کاربردها راکتور های DC بر اساس نیاز مصرف کننده، طراحی و تولید می شوند.برخی از کاربرد های چوک های DC عبارتند از:
1. کاهش هارمونيک ورودي
2 . کاهش اسپيکهاي ولتاژ و جريان
3. کاهش ریپل های AC وارد شده بر جریان DC
4.کاهش نرخ di/dt & dv/dt
5 . کاهش تريپ هاي ناخواسته ناشي از ا ضافه ولتاژ
6.کاهش حالت هاي گذراي اضافه ولتاژ بر روي DC
7- کاهش تلفات و بهبود عملکرد سيستم

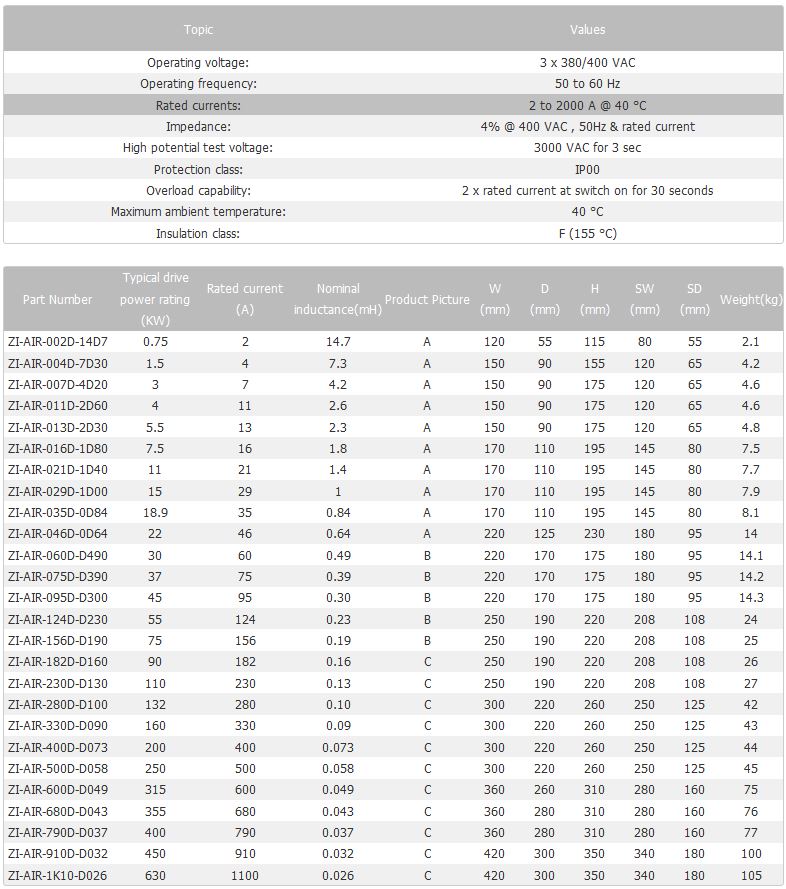

Input Reactor
بر اساس توان درايو و اينورترها، مي توان چوک هاي ورودي را از جداول زير انتخاب کرد. استفاده از چوک هاي ورودي داراي مزاياي زير ميباشد:
1. کاهش اغتشاش هارمونيکي
2.جلوگيري از تريپ هاي ناخواسته درايو
3.کاهش فرورفتگي و شکاف ناشي از يکسوسازي
4. محدود کردن جريان هجومي به منظور محافظت از درايو
5. جذب حالت گذراي به وجود آمده در ولتاژ
6.محافظت از قطعات الکترونيکي درايو
7.کاهش بار ترانسفورماتور
8. بهبود ضريب توان
